НАШИ ОБЪЕКТЫ: ВЕНТИЛЯЦИЯ В ЗАГОРОДНОМ ДОМЕ.

"- Пускай все слышат - это моя дача!"

"Берегись автомобиля", Л.Гайдай

Поговорим о вентиляции в загородном малоэтажном строительстве. И вообще, нужна она там?
Доступным языком о частых вопросах наших заказчиков.


Среди людей, решивших сменить квартиру на ИЖС, вопрос вентиляции в новом загородном доме часто возникает с запозданием, иногда к моменту новоселья, или уже после нескольких месяцев проживания. Люди заранее выбирают строительные и отделочные материалы, решают какой будет интерьер, нанимают дорогих дизайнеров. Да, это всё правильно, об этом надо думать. Но обои можно переклеить, мебель переставить и даже стены передвинуть. А вопрос энергосбережения и энергоэффективности Вашего дома надо решать на этапе проектирования, то есть до дизайнера!

Столкнуться с этим вопросом, рано или поздно, придется каждому из новоселов. Очень часто задача какой-либо примитивной системы вентиляции заказчиком отдается на откуп строителям, отделочникам, кровельщикам, да кому угодно. "Чего там! Конечно умеем! Всё сделаем!"  - рады стараться, заказчик платит!

Точнее, не платит, а выкидывает деньги в трубу, в данном случае, в вентиляционную. Эти люди покупают вентиляционные материалы, с виду всё выглядит солидно: вот вентилятор, клапан, даже глушитель, КИВ и пр. Что-то включается, жужжит. "Всё будет гуд!". Их логика проста: раньше ведь не было ничего такого, и жили-не-тужили! Недавно на мой вопрос: почему в двухэтажном доме с подвалом ничего не предусмотрено по части вентиляции, услышал такое от "строителей": - "Так ведь мы отопление сделали - теплые полы. Они греют. Конвекция. Всё сухо будет!" Да и сам заказчик иногда думает также.

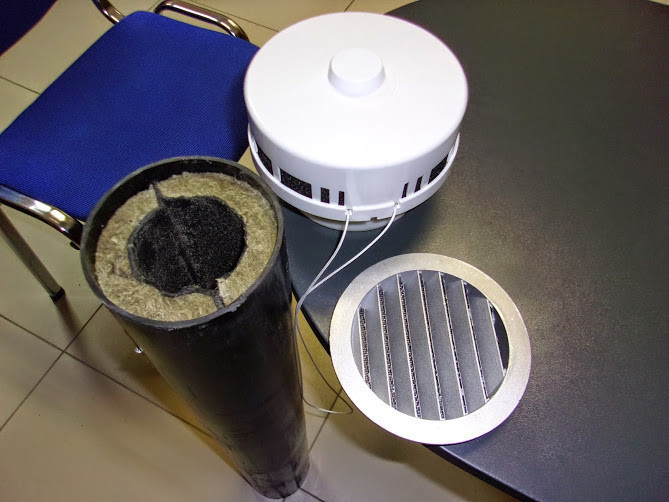

Или иначе: теперь в многоэтажных домах вопрос поступления свежего воздуха решают с помощью инфильтрационного клапана КИВ-125. Делают это потому, что значительно повысилась общая герметичность строения, в большой степени из-за современных окон и дверей. Появились хорошие современные теплоизоляционные материалы - устранилась возможность самопроизвольного проникновения воздуха в помещение.

КИВ  - клапан инфильтрационный вентиляционный, работает правильно (то есть, способствует поступлению уличного, слегка отфильтрованного, но холодного зимой, воздуха в квартиру) ТОЛЬКО при условии существующей и правильно действующей естественной или принудительной вытяжной системы из кухни и санузла. Таким образом, получается движение воздуха из "чистой" зоны (гостиная, спальня), в "грязную" (кухня, санузел).

Но и это не панацея. Застройщики, под видом строительства "бюджетного жилья" (а могут и "элитным" назвать), часто экономят на нас: отступают от СНиП, или ищут в них лазейки, согласовывают это с проектировщиками. В итоге, вместо естественного вентиляционного канала из керамического кирпича с толщиной стенки в один кирпич, мы получаем канал из силикатного, с толщиной в пол-кирпича. Притом кладка этих каналов такая, что про её герметичность и речи не идет. А если заглянуть вовнутрь, то его сечение мало напоминает квадрат 140х140 мм. Какая в результате тяга?.. правильно - обратная! Называется это явление - "опрокидывание тяги в канале": чем ниже температура на улице, тем сильнее давит свежий воздух через такой канал в квартиру. Всё вышесказанное в этом абзаце, я к тому, что и при устройстве притока в многоэтажном или частном доме с помощью КИВов, надо относиться к этому серьезно, учитывать отсутствие достаточно высокого вытяжного вертикального канала, и следовательно отсутствие хорошей естественной тяги. Не следует считать КИВ вытяжным устройством. Вытяжной вертикальный канал естественной вентиляции не должен иметь какой-либо горизонтальной сети воздуховодов, только решетку на нижнем конце канала. В противном случае, эта сеть воздуховодов - пустая трата денег, сколько бы диффузоров Вам не поставили, тяги там не будет.

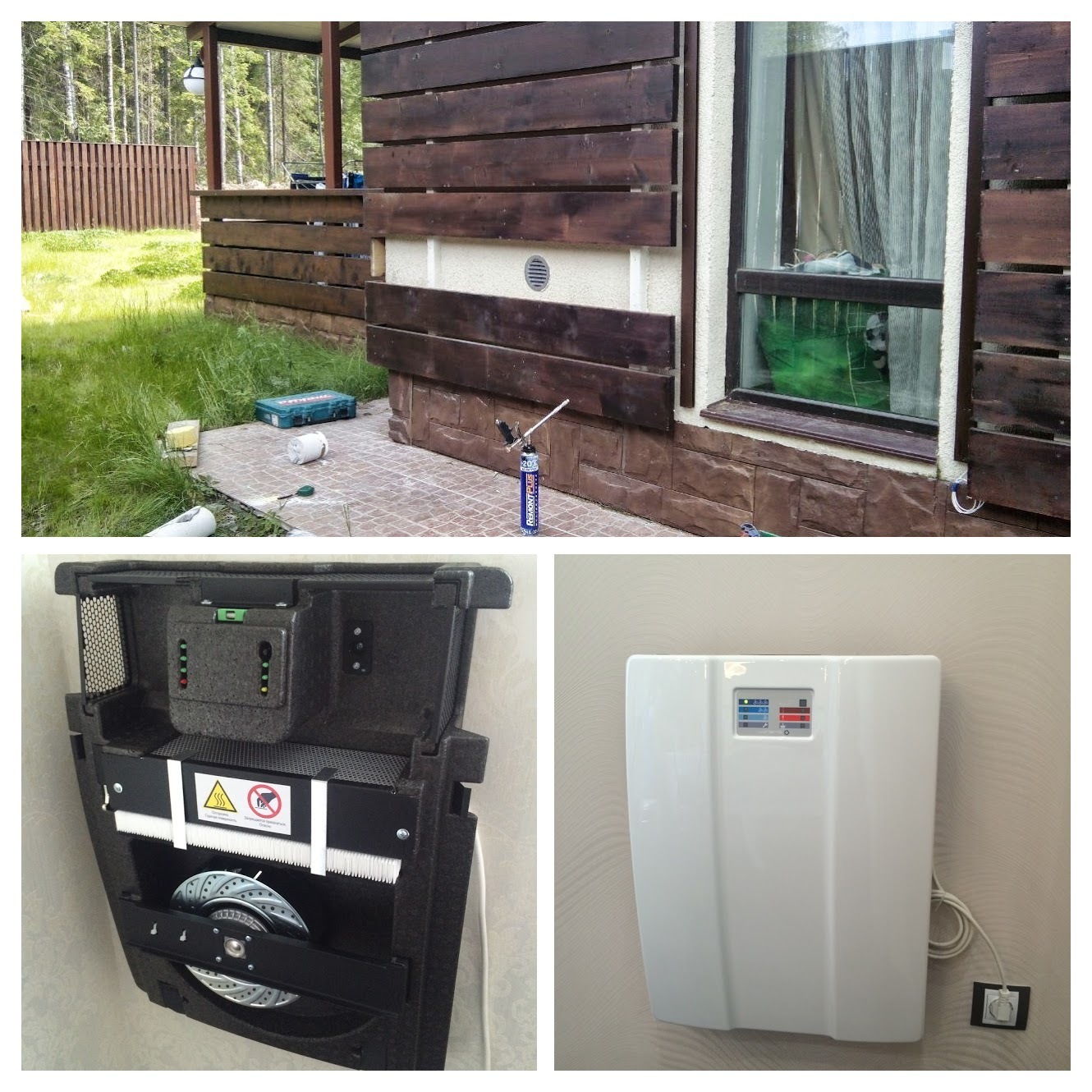

Второе, на что важно обратить внимание  для правильной работы КИВа в многоэтажном доме, это, как ни странно, дверь в санузел. За этой дверью у Вас находится вертикальный вытяжной канал, через него удаляется воздух естественным образом (не принудительно), который попал в квартиру через окна или КИВ, или КИВ встроенный в оконную раму, или принудительную приточную систему (если без воздуховодов, то например iFresh, завода 2VV, Чехия - на фото). Если Вы поставили в санузел глухую дверь (без переточной решетки в нижней части двери, или без достаточной щели под дверью - желательно не менее 15 мм), Вы тем самым прекратили всякое движение воздуха из "чистой зоны" (комната с КИВом), в "грязную". Как только Вы плотно закроете дверь, всякая естественная тяга в вертикальном канале пропадет. И не надо наивно полагать, что глухая дверь помогает в отсутвии запахов от туалета, напротив, только мешает.

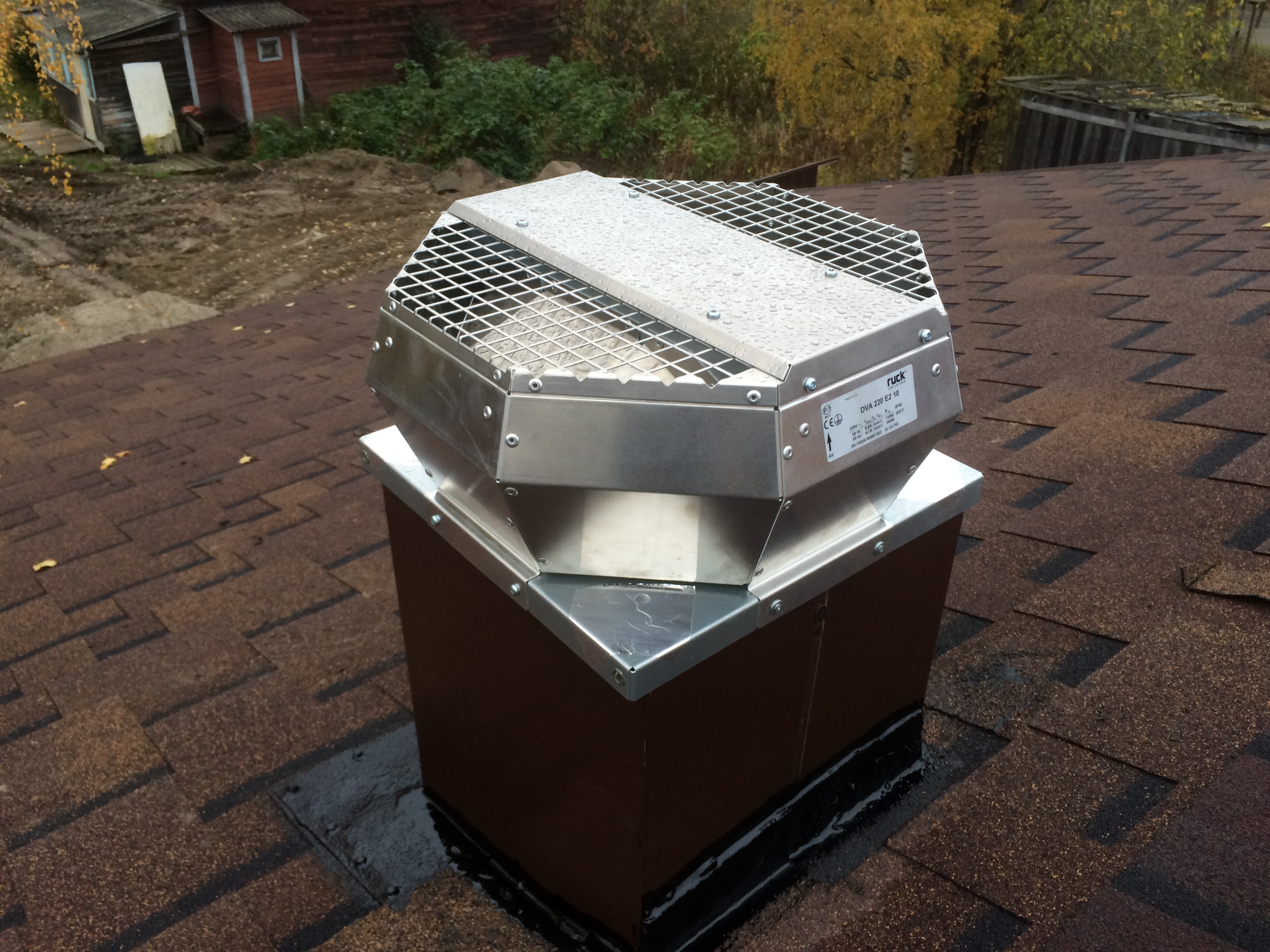

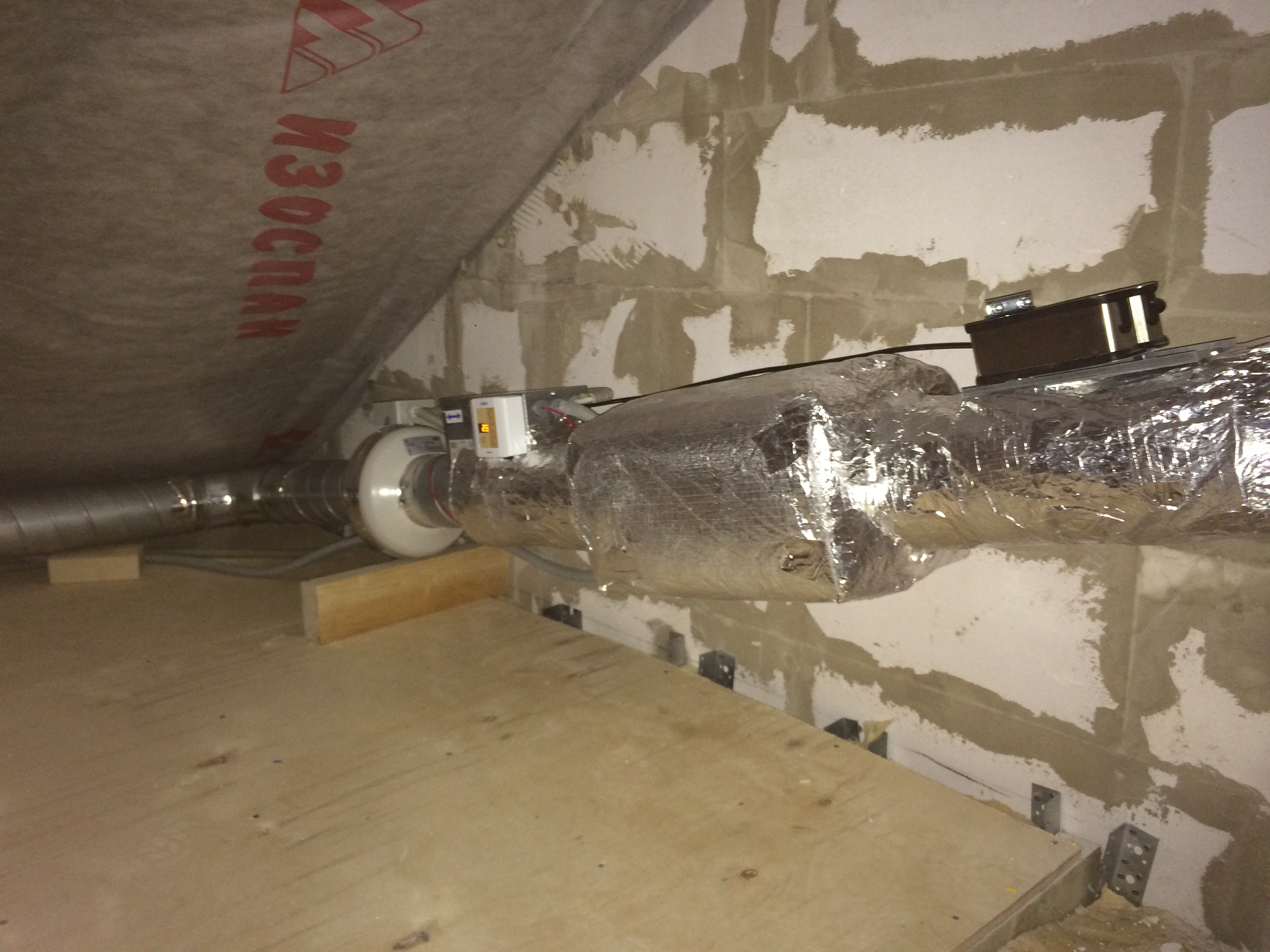

Если Вы всё-таки столкнулись в частном доме с наличием естественной вентиляции с горизонтальной сетью воздуховодов (например, досталась от прежних владельцев дома), и Вы понимаете, что вытяжная система не выполняет своей функции, переделать её на принудительную вытяжку будет стоить недорого. В идеале - это добавить крышный вентилятор и обязательно регулятор скорости. Для того, чтобы не получилось большой разницы в скорости движения воздуха в разных диффузорах этой сети, вероятно могут потребоваться регулировочные воздушные клапаны типа КВК-Р. Вертикальный канал по холодному чердаку, вплоть до вентилятора на крыше, необходимо тщательно утеплить, минимум 100 мм изоляции. Несколько дешевле крышного будет канальный вентилятор, в данном случае, он будет стоять между сетью воздуховодов по помещениям и крышей, то есть - на вертикальном канале, можно на холодном чердаке, но не забывайте про теплоизоляцию.

Крышный или канальный вентилятор предназначен для постоянного круглогодичного использования (имею в виду нормального производителя). Потребление ничтожно - 18-50 Вт. Главный минус такой вытяжной системы, как естественной, так и принудительной - вместе с отработанным воздухом, происходит выброс из дома на улицу, и тепла около 20-25 гр.С, следовательно независимую вытяжную систему нельзя считать энергосберегающей и энергоэффективной.

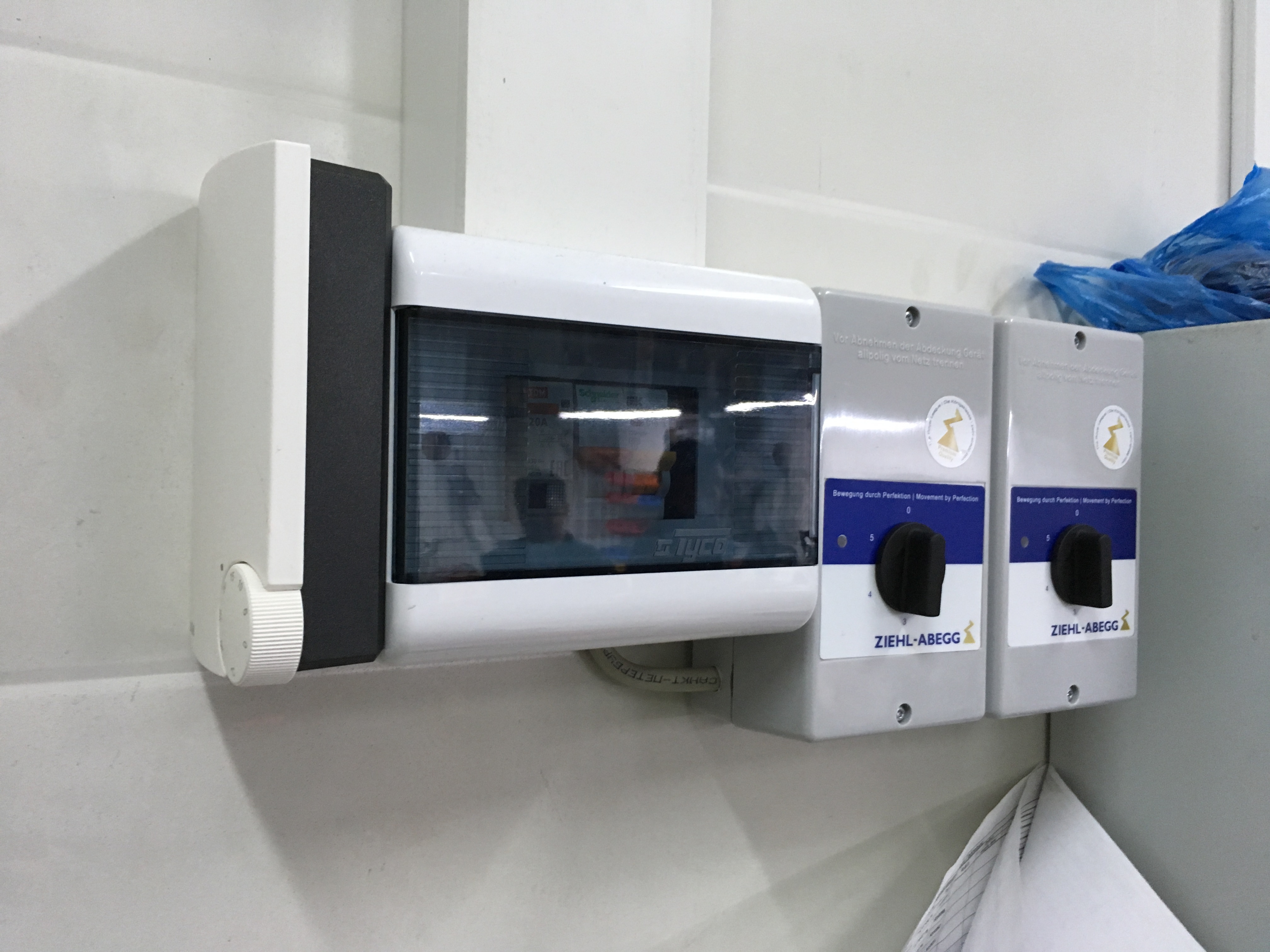

Пару слов о регуляторах скорости. Для однофазных потребителей существует два типа регуляторов: тиристорный (или симисторный), иначе его называют "диммер", подобно тому колёсику, которое применяют вместо выключателя в освещении.

Второй тип - трансформаторный трех- или пяти- ступенчатый регулятор. Более дешевый - диммер, при регулировке производительности вентилятора имеет очень существенный недостаток - так называемый "дребезг обмоток" - гул от вентилятора, который возникает только на низкой и средней скорости. Звук его днем может и не заметен, но ночью Вы его явно ощутите. Трансформаторные регуляторы не имеют такого побочного эффекта, но стоят в три раза дороже, в зависимости от силы тока (А) от 80 €, что иногда сопоставимо с ценой самого вентилятора. Применение вентилятора без регулятора скорости нецелесообразно, как по причине высокой скорости потока в диффузорах и каналах, так и по энергосбережению - удаленный воздух надо восполнять таким же объемом притока. Обычно на регуляторе достаточно 1 или 2 скорости из пяти.

Ещё о притоке, начнём с примитивного. КИВ, по умолчанию, предназначен для одной комнаты. В случае, если Вы решили "доработать его напильником", что будет способствовать и правильной работе естественной вытяжки во всей квартире, то стоит обратить внимание на компактную приточную установку не имеющую воздуховодов (иногда называют "бризером"). Отверстие на улицу в стене для неё подходит от КИВ (120-150 мм). Потребуется только электропитание от обычной розеточной сети. При выборе такого устройства, советую обратить внимание на несколько показателей: 1) шум, особенно на малой скорости; идеально в пределах 20-24 дБа; 2) регулировка скорости потока; 3) регулировка степени подогрева; 4) степень очистки воздуха; и самое главное цена и доступность запасных фильтров, Вам их менять как минимум 1-2 раза в год; 5) еще желательно наличие индикации о грязном фильтре. Такая компактная приточная установка с производительностью 40/80/120 м3/час способна спокойно обеспечить чистым воздухом помещение площадью порядка 50 м2 и способствовать вытеснению "грязного" воздуха в вытяжную систему.

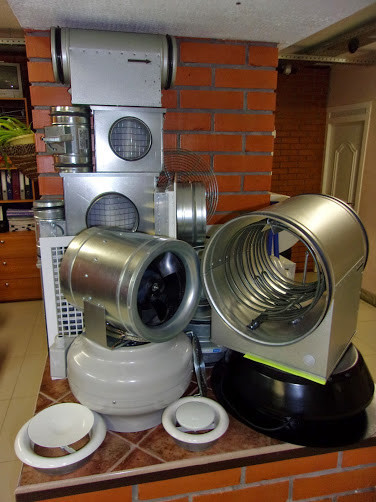

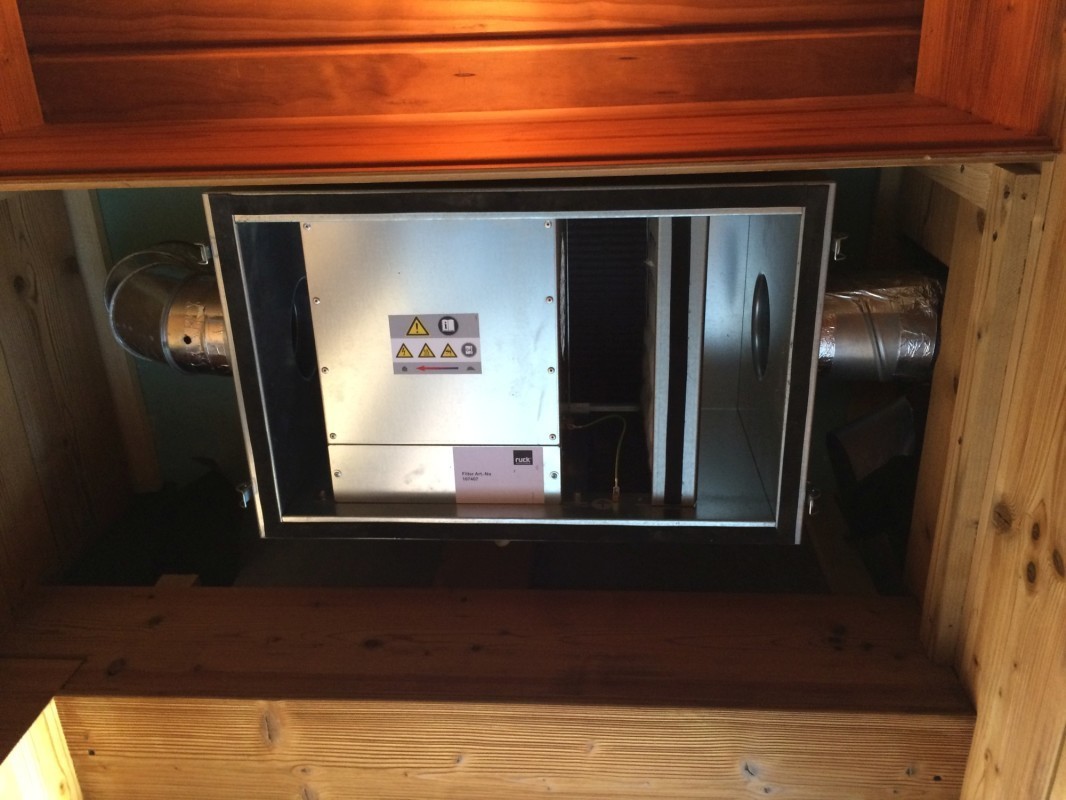

Если же наша задача обеспечить приток воздуха в несколько разных помещений (гостиная, спальни, детская, кабинет), и у нас пока еще есть возможность проложить приточную сеть воздуховодов, обратимся к более дорогому устройству. Их будет два типа - более дорогая - канальная приточная установка (ПУ, на фото справа) в едином тепло-звукоизолированном корпусе или более дешевый вариант - набор модульной вентиляции (слева), включающей всё те же элементы: наружная решетка, обратный или запорный клапан с электроприводом, фильтр, вентилятор, электрический или водяной калорифер, регулятор нагрева, канальный датчик температуры, регулятор скорости. Но во втором случае дороже будет монтаж. Это вещи, минимальный набор которых обязателен, что бы Вам не говорили. Водяной подогрев по сравнению с электрическим более сложный и дорогой, и помимо смесительного узла к калориферу, требует еще контроллер, систему защиты от обмерзания и прочее.

Все вышеперечисленные способы обеспечить приток и вытяжку не относятся к энергосберегающим устройствам, так как и на приток необходимо потратить энергию, чтобы в холодное время года догреть входящий воздух до комнатной температуры.

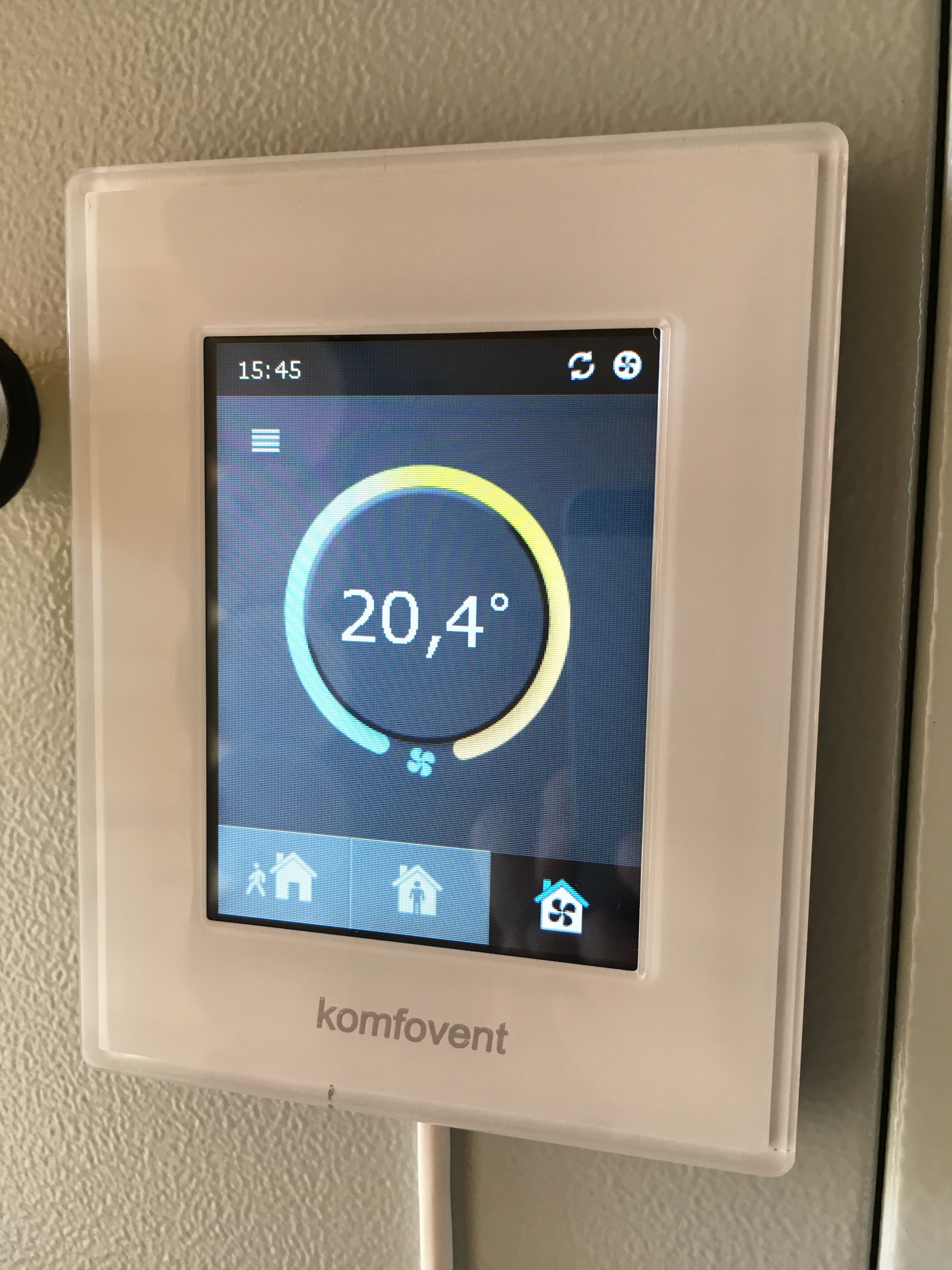

При проектировании дома и внутренних сетей, у Вас есть выбор: 1) более дешевый способ устройства вентиляции на этапе строительства - дорогой в процессе многолетней эксплуатации; 2) более дорогой способ устройства энергосберегающей вентиляции - экономия средств при эксплуатации. Затраты, как и экономия на них, в нашем случае относится к отопительному периоду, а это почти 3/4 года. Приточно-вытяжные установки (ПВУ) с рекуператором тепла способны сберечь от 40 до 90% тепла в этот период. Принцип простой - необходимо "отнять" тепло (именно тепло, а не воздух) от удаляемого на улицу вытяжного воздуховода. То есть, температура удаляемого воздуха снизится перед выбросом на улицу с +23 гр.С до +5 гр.С. Это тепло будет направлено на подогрев входящего приточного воздуха. Если этого тепла будет достаточно, встроенный нагреватель не включится. Если не достаточно, канальный датчик даст знать регулятору нагрева и нагревателю, и он догреет ровно столько, сколько надо. Таких встроенных канальных датчиков в ПВУ может быть несколько, у каждого своя функция. Многие ПВУ имеют возможность доукомплектовать систему датчиками СО2, влажности, комнатными термостатами, недельными программаторами, управлением ПВУ со смартфона и прочее.

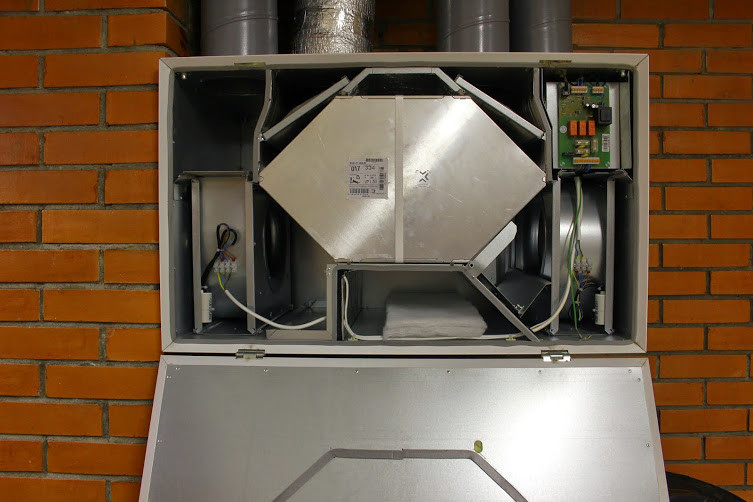

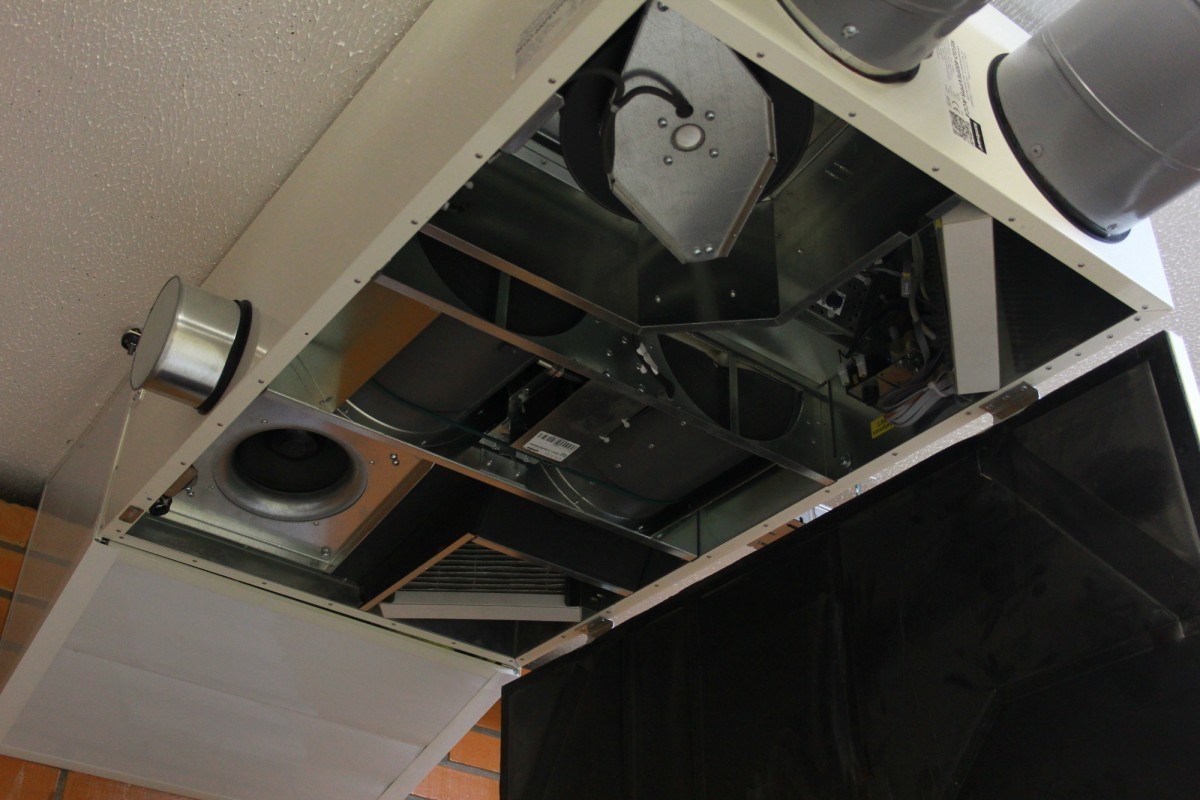

Если сами вентиляторы в модульной вентиляции и в ПВУ, можно сказать, потребляют немного энергии, даже если работают круглый год, то основным потребителем в вентиляции остается канальный нагреватель (калорифер). Но в отличии от независимой приточной системы, ПВУ с рекуператором тепла снизит потребление в среднем на половину. Существует два типа рекуператоров тепла: пластинчатый (иначе - противоточный) и роторный. Пластинчатые рекуператоры - неподвижные, имеют процент перетока воздуха (между удаляемым и входящим потоками) менее 1, роторные (вращающийся барабан или два) - порядка 2%, но и то и другое - ничтожно мало. Звукоизоляция корпуса ПВУ в обоих случаях замечательная, поэтому допускает размещение ПВУ в холле, коридоре, гардеробной, теплоузле и пр. Роторные рекуператоры - более дорогие, но работают практически при любой отрицательной наружной температуре, имеют более высокий КПД по рекуперации. Пластинчатые противоточные рекуператоры - более простые по устройству, поэтому дешевле. Но имеют один недостаток. При обмерзании рекуператора со стороны входа уличного воздуха, контроллер, получив информацию о том, что воздуха поступает недостаточно, снижает расход или вообще останавливает приточный вентилятор. Вытяжной при этом продолжает работать. Тепло его воздуха размораживает образовавшийся лед, конденсат отводится в канализационную систему. Таким образом, или подобным, производится оттайка рекуператора. После окончания оттайки система возвращается к заданным настройкам. В итоге КПД пластинчатого рекуператора более низкий. Есть ещё одно отличие: роторные рекуператоры практически не меняют комнатную влажность, что по европейским стандартам считается плюсом. Пластинчатые рекуператоры способны снижать влажность воздуха в комнате, подобно централизованной системе отопления в наших многоквартирных домах зимой. Кому-то это нравится, кому-то нет, на любителя. И роторные ПВУ, и ПВУ с пластинчатым рекуператором пользуются большим спросом у наших заказчиков. В каждом конкретном случае, наша работа начинается с изучения чертежей строения, расчета объемов помещений и количества человек, определения сечений воздуховодов в требуемых помещениях, проектирования схемы и затем уже подбор ПВУ, или набора устройств модульной вентиляции. Как ПВУ, так и более простые способы устройства систем вентиляции в загородном доме, Вы видите на фото с наших объектов. Обращайтесь. Нам за свою работу не стыдно.

Здоровья Вам и Вашим близким.

Искренне Ваш, Денис Андреев,

тел.: 8-911-401-7885
