ЗАБЛУЖДЕНИЯ ПОЛЬЗОВАТЕЛЯ О СИСТЕМАХ ВЕНТИЛЯЦИИ

3 марта 2018 г.

" - Я другой узел вяжу!"

"Любовь и голуби", Сергей Юрский в роли Дяди Мити, реж. Владимир Меньшов

Если быть точнее, заблуждения не только пользователя, но и некоторых "коллег". Следствием таких заблуждений являются объекты, где вместо правильного воздухообмена появляется прямо противоположные результаты - затхлость, сырость, конденсат, грибок, плесень и т.д. Это даже хуже, чем вообще без вентиляции. Особенно умиляют расплодившиеся как грибы последнее время сайты, обещающие отличный результат, энергосбережение и энергоэффективность за "небольшие деньги". Которые, во-первых, не такие уж и небольшие, а во-вторых потрачены впустую: рано или поздно пользователь поймет, что это мегаизобретение - очередной прогон.

И что удивительно, у таких, обычно одностраничных сайтов, отлично налажено его продвижение, красиво и привлекательно всё оформлено, все вертится в 3D, "сейчас Вам скидка", "сейчас Вам перезвонят", "только Вам контрабандный товар!", аллилуйя!!! Но! При этом даны технические характеристики, которые однобоко или никак не характеризуют товар, а те характеристики, которые реально отражают эффективность и качество товара отсутствуют вообще, или откровенно врут, зная, что доказывать обратное - никому не нужная задача.



ЗАБЛУЖДЕНИЕ №1. "Кондиционер - это тоже вентиляция, он берет воздух снаружи".

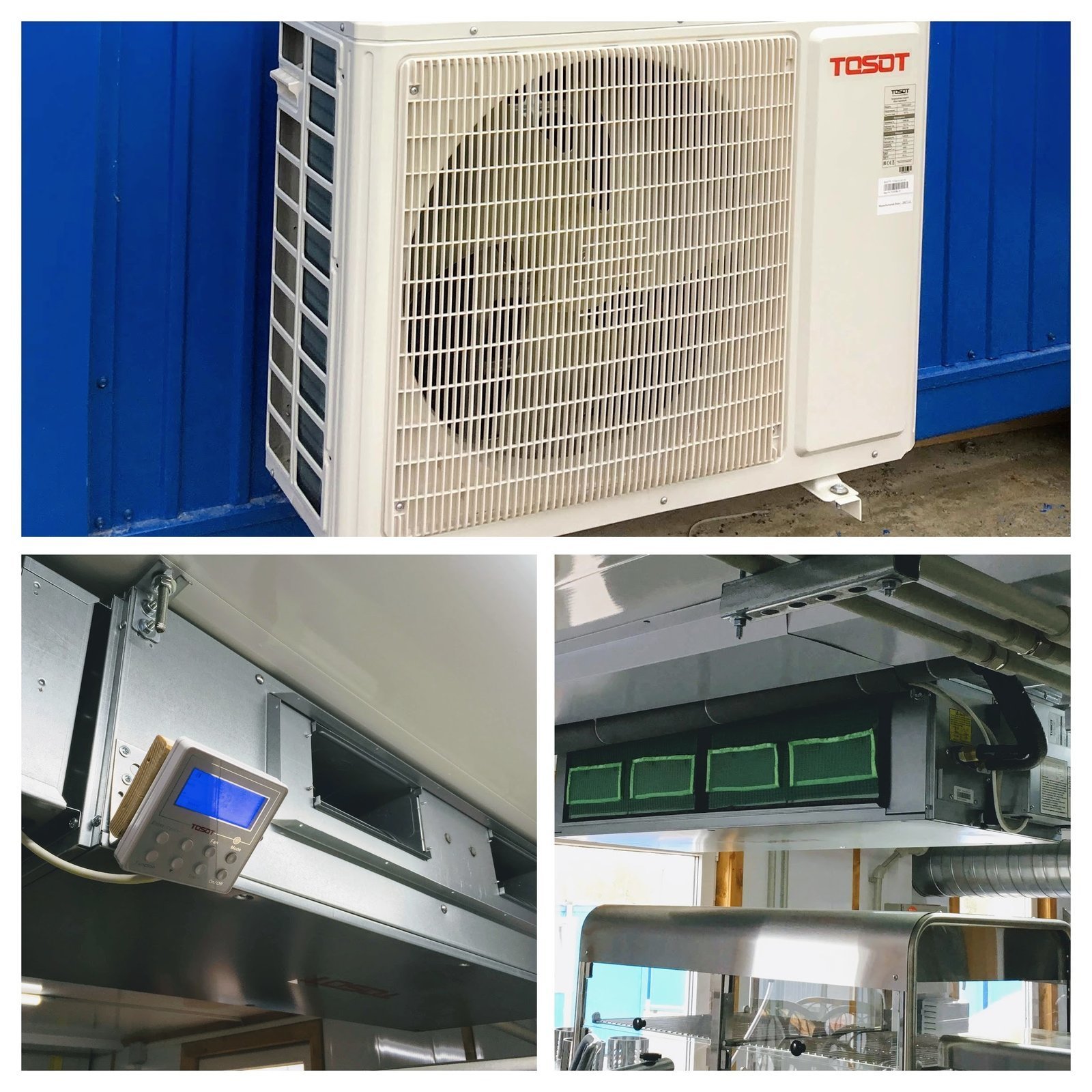

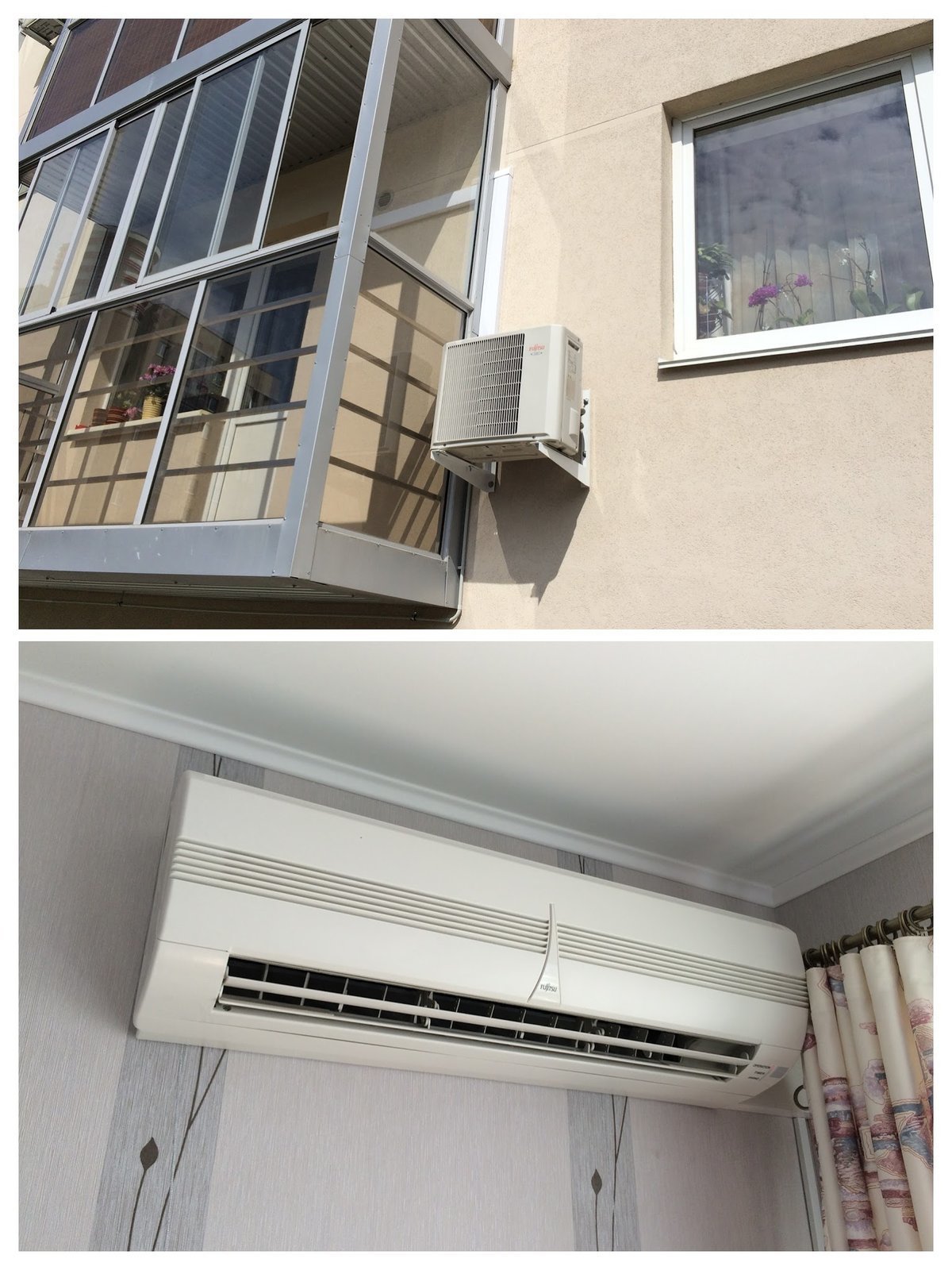

В основном - нет. Все они делятся на три категории: бытовые, полупромышленные и промышленные. Всё, что Вы наблюдаете в розничной торговле - бытовые кондиционеры. Есть в полупромышленной серии линейка канальных кондиционеров, где забор воздуха внутренним блоком допускается с улицы (желательно через дополнительный фильтр). Такие кондиционеры предназначены для монтажа как независимо, так и в составе приточной вентиляции. При этом, так как допускается подача температуры воздуха ниже комнатной, вся сеть приточных воздуховодов покрывается теплоизоляцией. Также существует в некоторых моделях (подпотолочного типа) функция подмеса уличного воздуха (ничтожная порция, и используется она редко, так как воздух еще надо фильтровать, и температура воздуха - уличная), а в бытовых кондиционерах в основном и этого нет. Таким образом бытовой кондиционер способен контролировать комнатную температуру, снижать влажность воздуха, фильтровать рециркулирующий в комнате воздух подобно "мойке воздуха", но никоим образом не производить воздухообмен, и не влиять на уровень СО2 в помещении.

Что ж в итоге? Вентиляция и кондиционер могут отлично дополнять друг друга, и есть системы вентиляции, включающие кондиционирование, но они не могут быть взаимоисключающие.





ЗАБЛУЖДЕНИЕ №2: "Сейчас просверлю пару дырок в противоположных стенах, одна будет притоком, вторая - вытяжкой".

Всё почти правильно! Только эти отверстия будут жить "своей жизнью", а влиять на их "жизнь" будет масса факторов. Одно ясно - будет свежо!... если на улице конечно прохладно. Научное название - сквозняк :) И в этом случае любое отверстие с улицы в более теплое помещение будет притоком, сколько бы их не было. И происходит это из-за разницы давлений. В холодном воздухе оно всегда выше. То есть, Ваша комната будет охлаждаться до тех пор, пока давление не выровняется с уличным, попутно сражаясь с теплом от радиаторов.

То же самое касается и клапанов КИВ, они по умолчанию приточные, собственно поэтому и имеют встроенный фильтр. С подобным успехом их роль выполняет окно с функцией микро-проветривания, то есть любое современное не глухое окно.



ЗАБЛУЖДЕНИЕ №3: "Система вентиляции имеет нагреватель, значит им можно отапливать помещение".

Недавно у нас был случай. Наш заказчик владеет офисными помещениями, в которых мы выполняли работы по устройству систем вентиляции. Позвонил, пожаловался на холодный воздух от притока. Выяснилось, что температура приточного воздуха имеет нормальную комнатную температуру 21-22 гр.С. А заказчик решил уличный воздух (-20гр.С) догреть до такой степени, чтобы отапливать помещение, так как существуют проблемы с централизованным отоплением. При этом в помещении уже работали конвекторы и тепловая пушка.

Что тут сказать?! Это всё равно, что электрическую тепловую пушку вынести в мороз на улицу. Да, при проектировании и строительстве можно предусмотреть использование системы вентиляции в качестве отопления, тогда она как минимум должна иметь 10-ти кратный воздухообмен относительно объема помещения. И иметь соответствующие этой производительности оборудование и сечения воздуховодов. Но смысла в этом ровным счетом никакого, если не используется дешевый источник тепла, например кондиционер (тепловой насос) типа "воздух-воздух". Повторяю, дешевый источник тепла, но никак не дешевое оборудование. В обычном же офисе, в зависимости от теплоисточников и назначения, кратность составляет от 2 до 4. Мне иногда кажется, что люди не задумываются над вопросом, откуда в трубе берется это тепло и досталось ли оно им бесплатно.

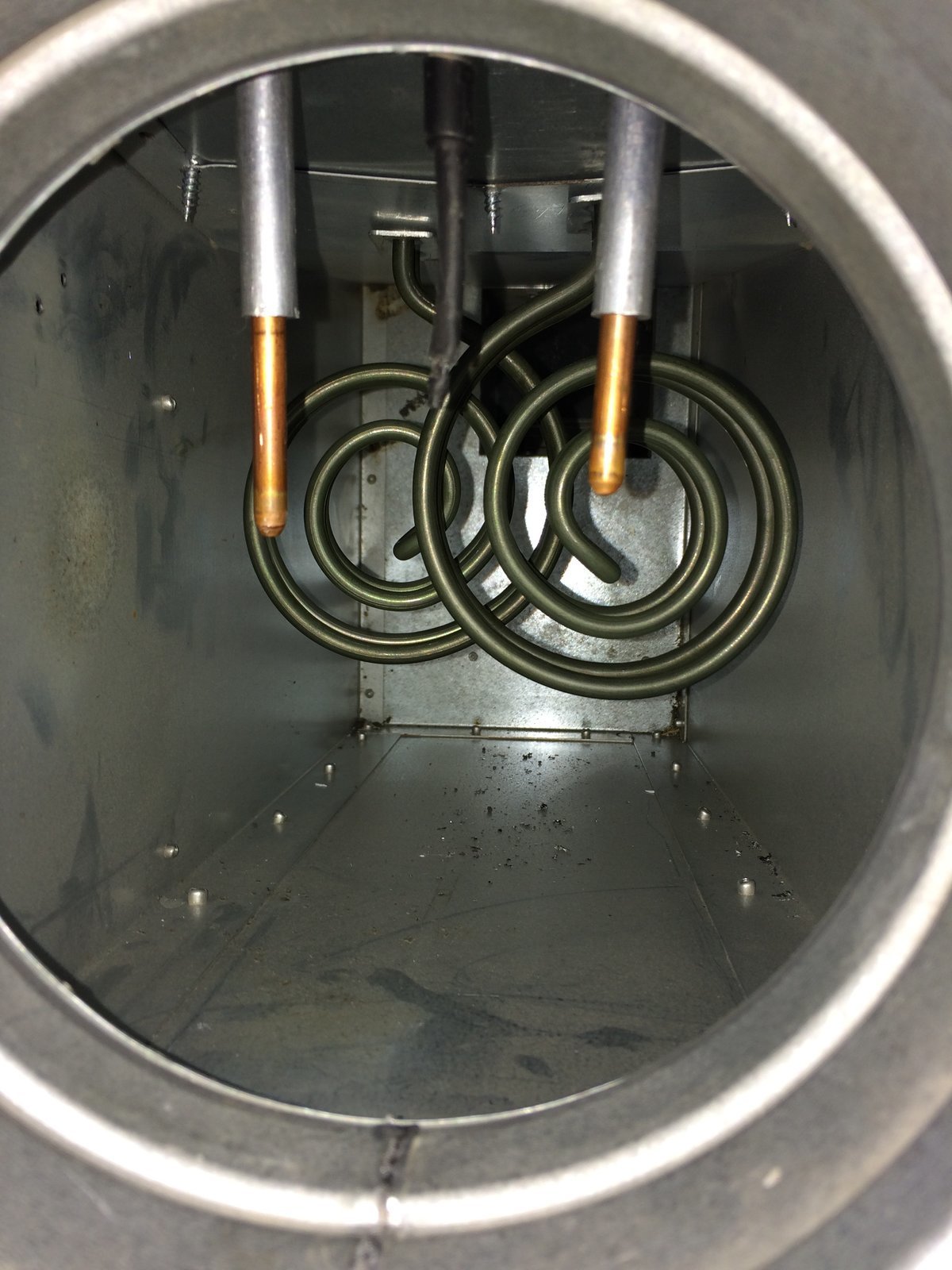

Назначение канального нагревателя в системе вентиляции одно: догреть холодный уличный воздух приточной системы до комфортной комнатной температуры 20-23 гр.С. В противном случае, как только холодный воздух столкнется с теплым воздухом помещения, из воздуха выделится влага (конденсат). Он может быть и внутри трубы и снаружи на ней. Диапазон степени нагрева для разных климатических зон может отличаться, поэтому в продаже на один и тот же диаметр трубы, есть разные по мощности нагреватели. Например, на диаметр 160 мм есть и 1,2 кВт и 2,4 кВт. В условиях Карелии, конечно, надо брать более мощный. Управляется канальный нагреватель в автоматическом режиме посредством канального температурного датчика и регулятора нагрева.

Для подогрева приточного воздуха, помимо самого энергоэффективного источника тепла - кондиционера (чиллера, теплового насоса), где соотношение затраченной энергии к полученному теплу (в кВт) у хороших моделей может достигать 1:4 - 1:5 (об этом Вам поведает из технической характеристики коэффициент COP, или буковки класса А (еще бывают А+, А++, А+++) на цветной наклейке), в системах вентиляции больше всего распространены еще два способа подогрева приточного воздуха, это электронагрев и водяной нагрев от системы централизованного отопления. И то, и другое достаточно дорого в эксплуатации, но дешево при монтаже. С кондиционером - обратная ситуация.  Обычно такой способ подогрева воздуха используется на больших объектах. Ну и конечно надо добавить, что еще одним способом частичного подогрева воздуха служит рекуператор тепла, о нём - в следующем пункте.

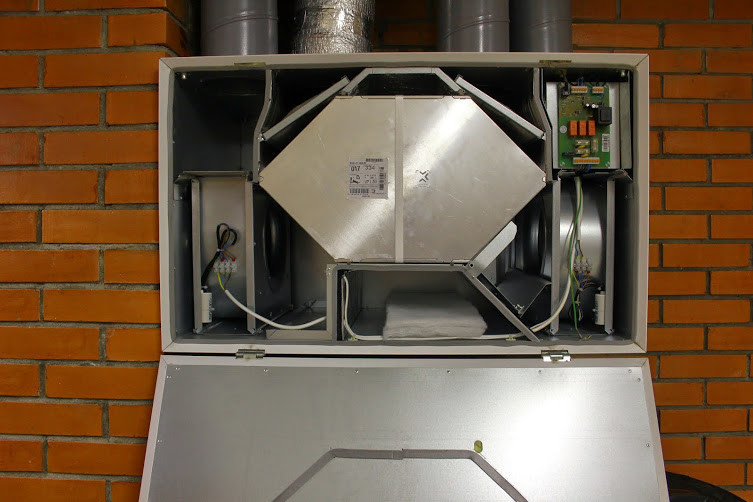

ЗАБЛУЖДЕНИЕ №4: "Рекуператор тепла использует удаляемый воздух повторно".

Использует, но не сам вытяжной воздух, а его тепловую энергию. То есть, перед удалением воздуха вытяжной системы на улицу, отнимает у него тепло, за счет которого подогревает холодный приток. Таким образом, удаляемый воздух теряет от комнатной температуры большую часть, и выходит на улицу не 20-23 гр., а около 5-7 гр.С.

Да, в рекуператорах существует ничтожно малый процент смешивания потоков воздуха, но его не следует принимать за повторное использование. Собственно, вторичное использование воздуха в вентиляции называется не рекуперация тепла, а рециркуляция воздуха. Секции рециркуляции воздуха часто присутствуют в больших общественных объектах и также служат для частичного возмещения воздухообмена, и соответственно для экономии тепловой энергии.

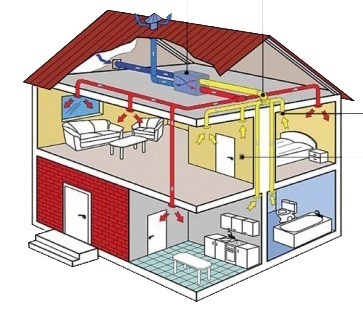

ЗАБЛУЖДЕНИЕ №5: "Размещу воздуховоды системы вентиляции на холодном чердаке, сэкономлю место под потолком".

Это очень "больной" вопрос, так как, насмотревшись подобных картинок в сети, заказчика очень трудно убедить в том, что это совершенно неправильно. Я уже не говорю про то, что такой метод практикуют некоторые "строители". Трудно переубедить, потому что в описании картинки никогда не указывается, что в таком доме чердак теплый, и утеплен по стропильной системе, а не по перекрытию. Либо все воздуховоды, лежащие на перекрытии, должны иметь над ними 300-400 мм теплоизоляции (например, типа "эковаты"), а ПВУ имеет специальное уличное исполнение, то есть там толщина стенок вдвое толще. Но даже такой вариант значительно увеличит затраты электричества на работу ПВУ, то есть потеряется весь смысл применения рекуператора. Каждый раз, когда заказчик предлагает мне такой вариант, я спрашиваю его: какая температура будет на чердаке, плюсовая? " - Да", говорят, - "конечно, ведь тепло будет подниматься от помещений". (!!!) То есть, человек в своём доме заранее планирует теплопотери!

Вывод мой однозначен, и я пробую Вас убедить:

" - Почему-то до сих пор в голову никому не пришла "гениальная мысль" - проложить трубы отопления и водопровода по улице?! Да и котёл туда же!" Ну да, желающих нет. Там ведь вода замерзнет, трубы лопнут, температура теплоносителя упадёт. А воздух?! А что ему будет, это же воздух! Для начала, предположим, что Вы утеплили все воздуховоды по чердаку на 50 или 100 мм теплоизоляции, что уже занятие неблагодарное.

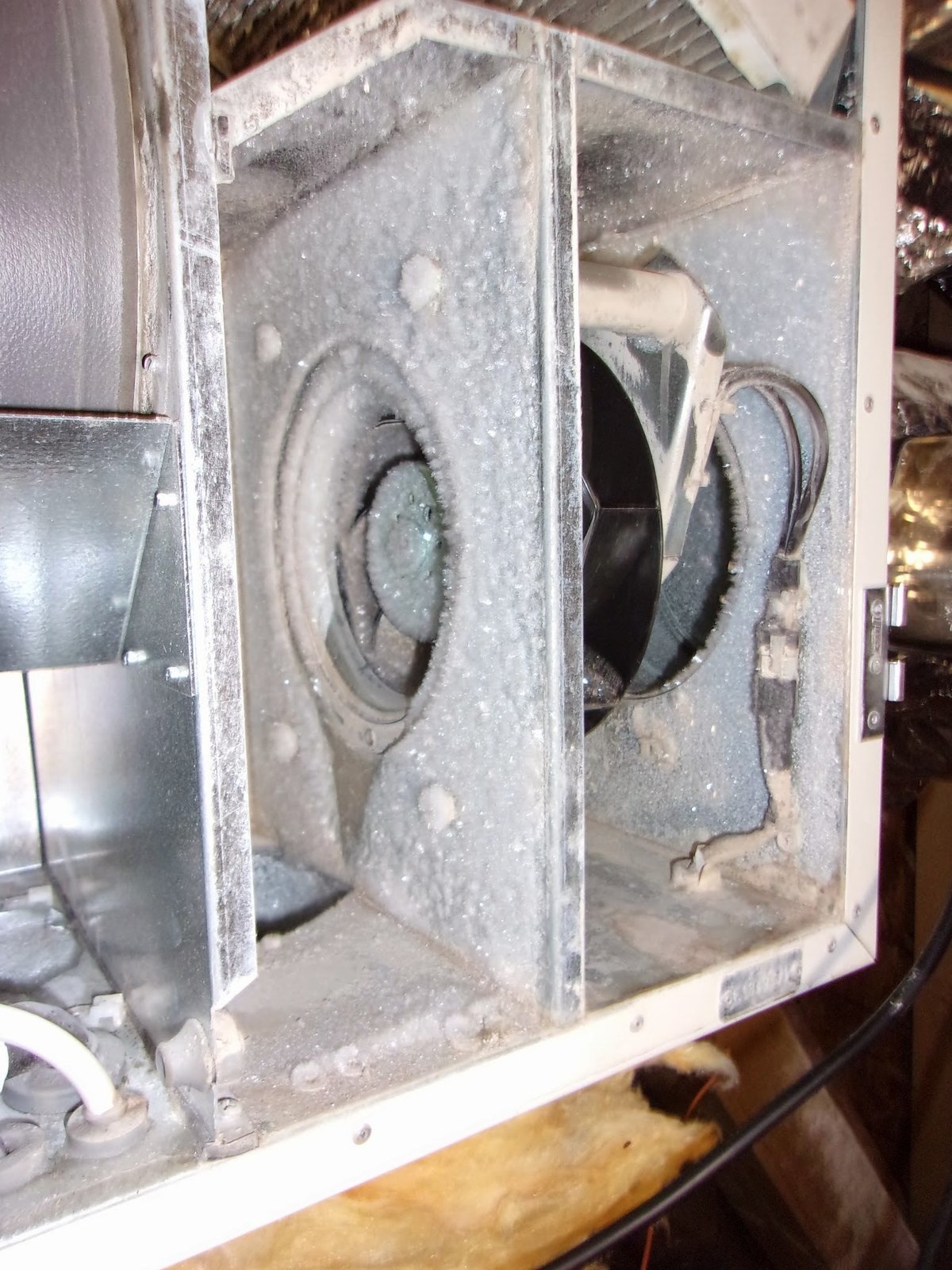

В холодное время года, как только по каким-либо причинам остановится работа ПВУ (например, пропало электричество), все воздуховоды на чердаке, а также воздух в них, станут отрицательной температуры, даже несмотря на наличие теплоизоляции. В это время, через все открытые диффузоры комнат, теплый воздух начнет подниматься вверх, а навстречу ему, подобно эффекту "опрокидывания тяги", холодный поток будет стремится вниз, в помещения. Сначала конденсат (об этом в Заблуждении №3), а затем лёд и иней образуются в воздуховодах холодного чердака и самой ПВУ. Для появления конденсата достаточно разницы в 6 гр.С. Затем, после запуска ПВУ, всё это дело растает и ручейки воды из диффузоров испортят Ваш потолок и дорогой паркет. А ПВУ грозит выход из строя платы управления и т.д. и т.п.

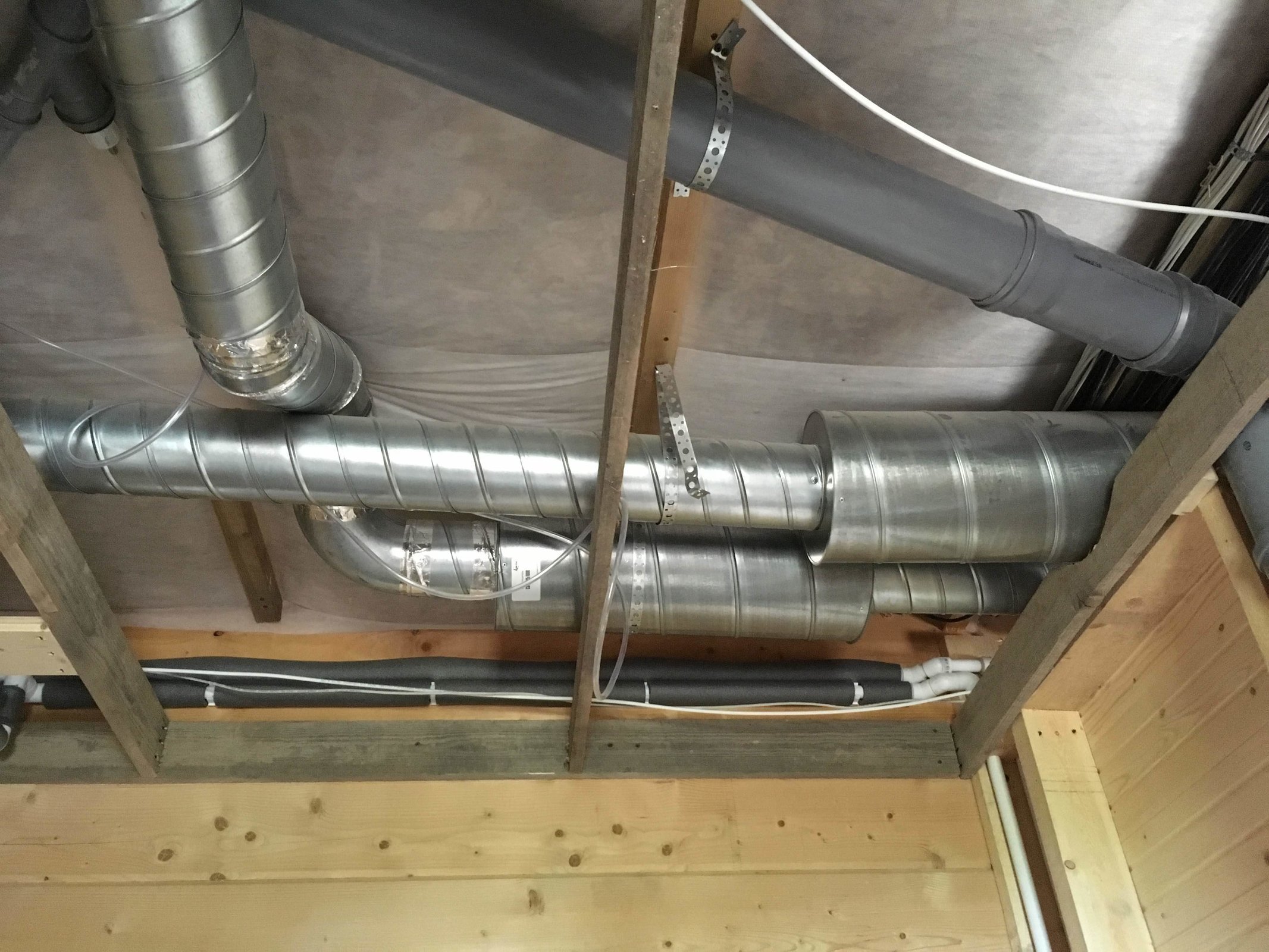

Вопрос "спрятать воздуховоды" главным оборазом возникает потому что, когда Вам проектируют и строят дом, никому не интересно удорожание стройки. Черновой размер от пола до потолка закладывается минимальным, например 3,0 м. Теплоизоляция пола, теплые водяные полы, армирование, бетонная стяжка, кабельные шлейфы, паркет и гипрок или натяжные потолки "съедят" часть этой высоты. Да, можно и с проложенными воздуховодами (в частном доме это 200-160-125-100 мм), дизайнеру создать красивые потолки в разных уровнях, но не все заказчики к этому готовы. Избежать этого можно только на этапе проектирования - учесть дополнительные 200-300 мм высоты для прокладки воздуховодов. К тому же нечасто можно полностью избежать пересечения приточных и вытяжных воздуховодов в большом доме, всё зависит от случая. Мы стараемся делать эти пересечения в коридорах или вспомогательных помещениях, либо использовать место между балками перекрытия 1 и 2 этажей в каркасных домах.







Здоровья Вам и Вашим близким.

Искренне Ваш, Денис Андреев,
